拼板胶与白乳胶在多个方面存在显著的区别，主要体现在成分、性能、使用场景及固化方式等方面。

拼板胶与白乳胶的区别

成分不同：

拼板胶：如欣凯利SK-660，是一种环保型双组份热固化体系，由乙烯氨基醋酸系列的乳胶与水性高分子聚合物异氰酸酯（EPI）组成，需要配合专用的固化剂（如SK-11）使用。

白乳胶：主要由醋酸乙烯单体在引发剂作用下经聚合反应而制得的一种热塑性粘合剂，属于单组份产品，无需额外固化剂。

性能差异：

拼板胶：通常具有更高的胶合强度、耐水性、耐热性和耐溶剂性，适用于要求较高的粘接场景，如硬木和软木的拼板和指接。

白乳胶：虽然也具有良好的粘接性能，但相比拼板胶，在耐水性、耐热性和胶合强度上可能稍逊一筹，常用于一些对强度要求不是特别高的粘接场景，如纸张、布料、木材等材料的粘合。

使用场景：

拼板胶：更专注于木材加工行业，特别是硬木和软木的拼板、指接、薄木单板粘接等，对粘接强度和耐久性有较高要求的场景。

白乳胶：应用范围更广，不仅限于木材，还包括纸张、布料、皮革等多种材料的粘接，常用于手工制作、家具组装等场景。

固化方式：

拼板胶：需要配合固化剂使用，在加热或常温条件下均可固化，但加热可加速固化过程。

白乳胶：主要通过水分蒸发自然固化，也可通过加热加速固化过程，但无需额外添加固化剂。

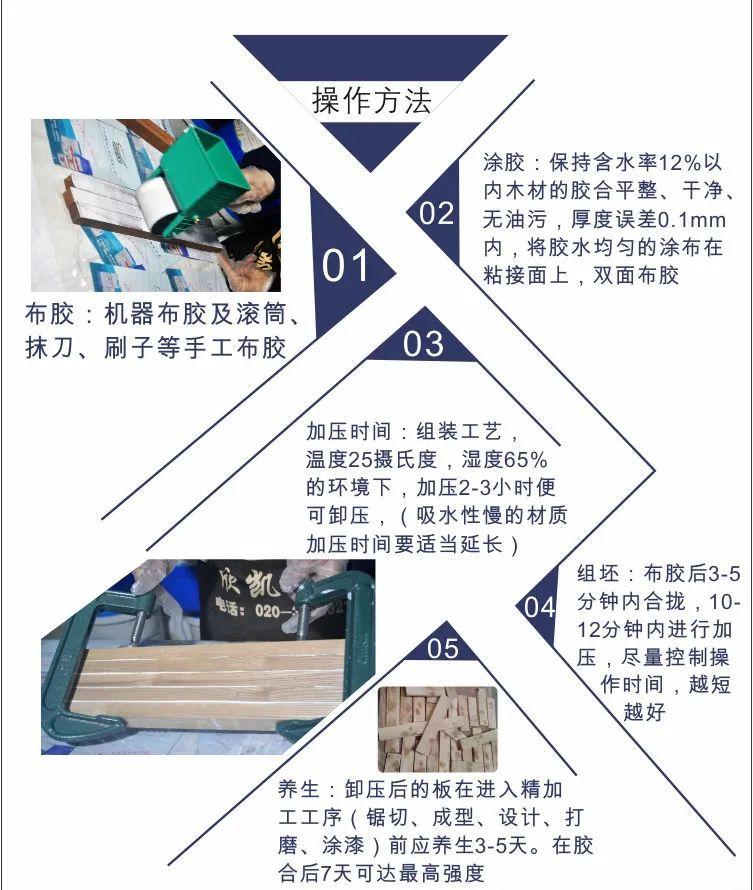

拼板胶的正确使用方法（以欣凯利SK-660为例）

配胶：按照技术配比（一般为15%，夏天不低于12%，冬天不高于18%）将SK-660胶粘剂与SK-11固化剂混合均匀。

涂胶：标准涂胶量为250-300g/平方米，对于难粘木材如檀木，建议双面涂胶并适当减少涂胶量。

活性期：拼板胶的活性期受温度影响，一般在60分钟内使用完毕，夏天建议30分钟内用完。

加压：对组装好的拼板料进行均匀加压，硬木加压12-20KG/cm²，软木5-7KG/cm²，贴面5-10KG/cm²。加压时间建议2小时以上，可根据实际情况调整。

养生：卸压后的板需进行养生，待胶水完全固化后才可进行后续加工。油漆和造型推荐养生3-5天，简单加工需隔夜养生。

储存与保护：存放在5℃-35℃室内阴凉通风处避光保存，避免与空气中的水分接触，每次使用后保持容器密封。注意劳动保护，避免吸入、触及皮肤或污染衣物。
