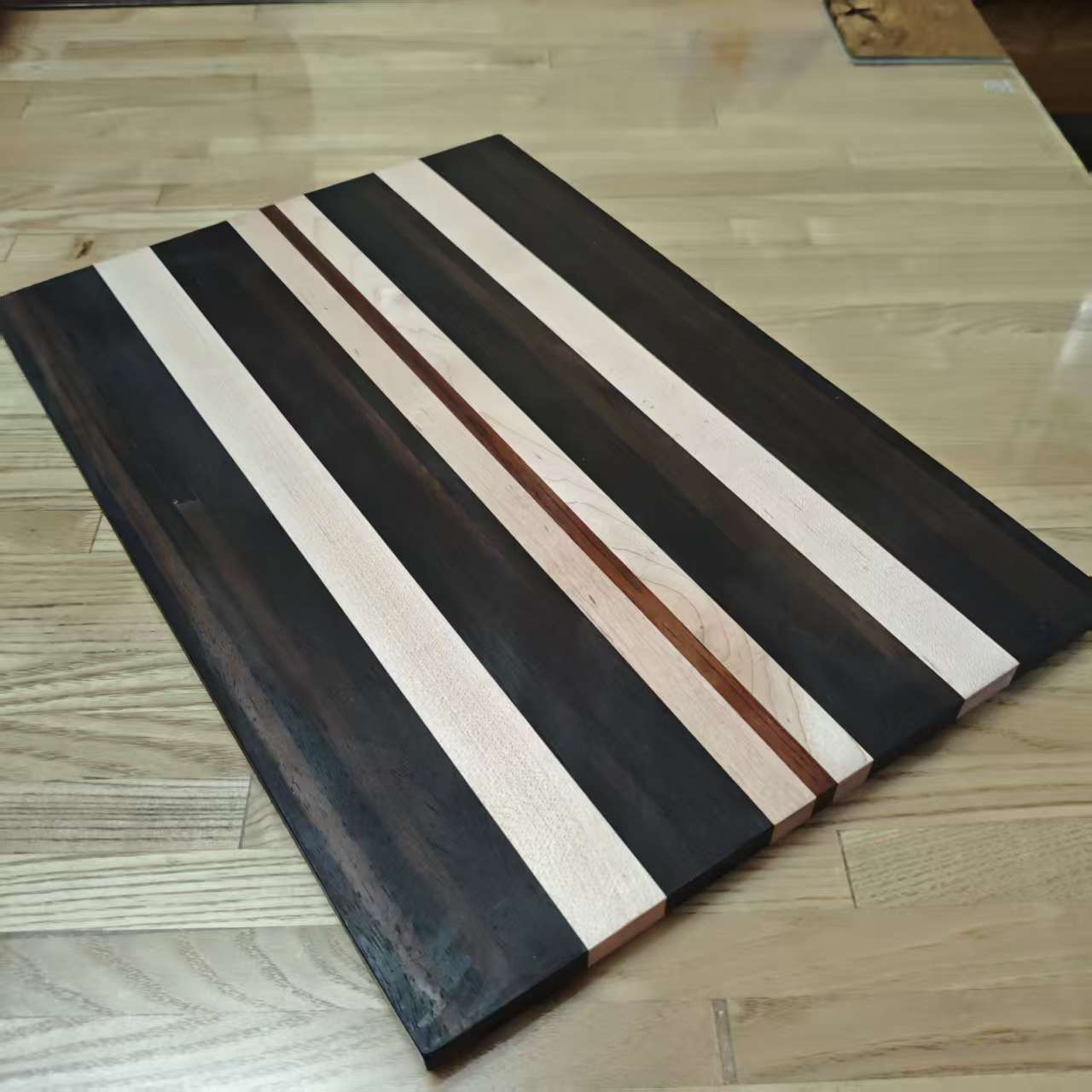

现代很多实木制作会用到软硬木混拼：松木、桐木、白蜡木等软木，搭配胡桃木、红木、檀木等硬木。深浅撞色、刚柔纹路搭配，成品颜值高。但大部分人踩坑都一模一样：拼好没多久就接缝开胶、缝隙崩开、板材变形翘曲等。

一、为什么软硬木拼接，最容易“开裂脱胶”？

软硬木最大的区别不在硬度，而是胀缩幅度不一，简单说，天气潮湿木头吸水膨胀，天气干燥失水收缩。

✅ 软木：质地疏松，胀缩幅度大，随温湿度变化变形更明显

✅ 硬木：质地致密，稳定性强，胀缩幅度很小，几乎不怎么变形

两种特性完全不同的木头强行拼在一起，温湿度一变，就会出现“一个胀得多、一个胀得少，一个缩得快、一个缩得慢”的情况。接缝处会持续积攒内应力，应力攒到极限，胶缝就会被直接扯裂、崩开，这就是混拼开裂的根本原因。

二、胶水怎么选？

1、先看木材，再选胶

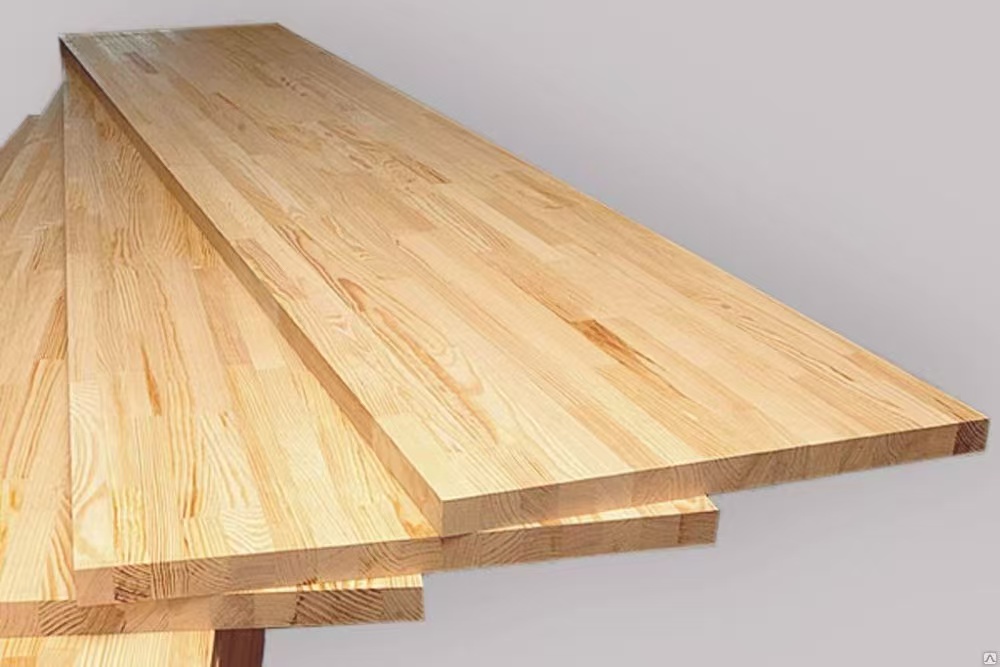

①软木+软木：软木本身易变形，不用高强度硬胶。优选普通拼板胶，或者带弹性的聚氨酯胶。胶层有韧性，能跟着木头轻微伸缩，不会轻易脱胶开裂。

②硬木+硬木：硬木质地紧、密度大，粘接难度更高，对应产生的内应力也更大。必须用高强度胶水，推荐双组份拼板胶、湿气固化PUR胶。粘接力强、防水耐热、耐候性好，能稳稳扛住硬木的内部应力，不易开胶。

③软木+硬木：木材胀缩幅度不一，优选高强度双组份拼板胶。这类胶兼顾强度和韧性，既能固定稳定的硬木，又能适配软木的轻微变形，完美适配混拼场景。记住：能粘硬木的胶，一定能粘软木；能粘软木的胶，不一定能粘硬木。

2、白乳胶≠拼板胶，千万别混用！

很多人觉得白乳胶啥都能粘，其实两者用途完全不同：

白乳胶：便宜、环保、干得快，但强度低，不防水、不耐热。只能适合手工粘贴、贴面板、非承重装饰部位，用于实木拼接，后期开裂脱胶风险极大。

拼板胶（双组份）：主剂+固化剂调配使用，专为实木拼接设计，强度高、防水耐热、抗变形。软硬木混合拼接，必须使用专业拼板胶。

三、操作要点：胶选对了，手活也得跟上

1、严控木材含水率

拼接木材含水率统一控制在8%-12%，两块拼接木料含水率差值不可以超过2%。干湿不均会导致收缩不同步，是后期开裂的主要诱因。

2、拼接面要平整

木头表面不平整会导致胶水填充不足、粘接面积缩水、强度大幅下降。拼接前必须将接触面刨平、砂光，做到严丝合缝。

3、规范涂胶

建议双面涂胶、均匀上胶，胶量适中，避免过少粘不牢、过多溢胶难清理。双组份拼板胶调胶后，需在30-60分钟内完成贴合加压，超时胶水粘接力大幅下降或失效。

4、充分加压

贴合后必须均匀加压，让胶水充分渗透到木才纤维，加压完成后建议静置24小时完全固化养生，再进行后续加工，以确保达到最大胶合强度。

四、总结：软硬木混拼避坑核心

1、开裂根源：软硬木胀缩幅度不同，内应力拉扯胶缝；

2、胶水核心：混拼只用双组份拼板胶，坚决不用白乳胶；

3、工艺核心：含水率达标、接触面平整、涂胶均匀、加压到位、充分养生。

做好这几点，软硬木混拼就能兼顾美观和稳定性，彻底告别开胶、崩缝、变形问题。
