榆木性子烈，稳定性差，拼缝开裂是不少老师傅常年头疼的难题。这问题多半出在木材含水率没控好、胶水配比与使用不规范，或是拼板工艺不到位这三方面。

一、先看“木性”(含水率)

原因1：含水率不达标或差异大

板材太湿或太干，或相邻两块含水率差太多（＞2%），后期干缩湿胀不同步，直接扯裂拼缝。

✅️解决方法：

·毛料至少提前陈放至少1个月，适应环境温湿度状态。

·加工前测木材含水率，尽量控制在8%-12%，且相邻木材差值＜1%。

二、再看“胶水” (配比与使用)

原因2：胶粘剂与固化剂配比不准

拼板胶主剂与固化剂比例乱调，固化剂多了胶层变脆，加少了胶水交联不充分，粘不牢。

✅️解决方法：

硬木（包括榆木）的标准配比是主剂:固化剂= 100:15。千万别按软木的100:10来。

原因3：搅拌不匀或超时使用

主剂与固化剂没搅匀，局部不固化；或超过活性期（发泡变稠）还在用。

✅️胶水正确使用方法：

①将主剂与固化剂按比例混合后，充分搅拌3-5分钟至颜色均匀。

②现调现用，胶水具备一定的活性期，调好后需在30-40分钟内用完。夏天温度高，活性期较短，一旦发现胶水发泡变稠直接扔掉，省下的钱都不够返修一块板子。

③硬木建议要双面涂胶，涂胶量控制在150-220g/m²，确保胶层涂胶均匀，加压时胶线处有连续胶滴说明胶量足够。

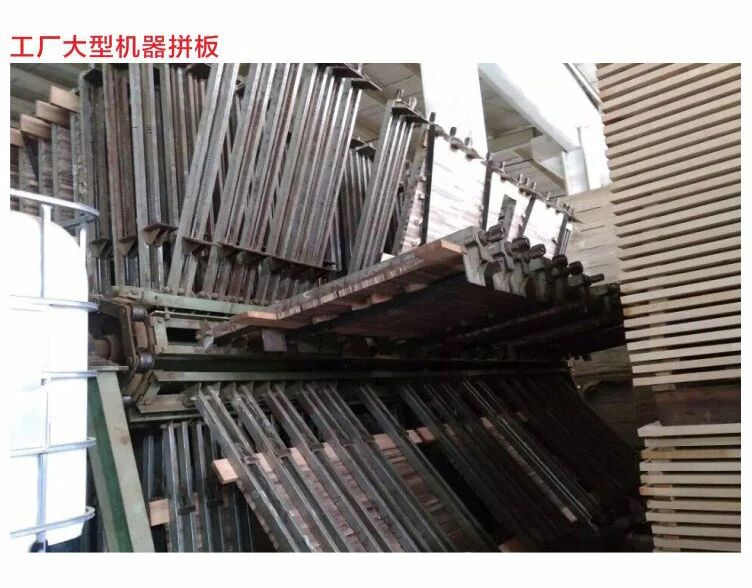

三、后看“工艺” (涂胶、加压、养生规范)

原因4：拼板面不平整、加压受力不均

拼接面平整度不足，有效胶合面积小；加压受力不均，有的地方紧实，有的地方虚压，粘接不牢。

✅️解决方法：

·木板拼接面刨切平整，表面干净无油污，加工（刨平）误差＜0.5mm。

·压力要足且均匀（硬木参考10-15kg/cm²），压力不均，卸压后应力释放，后续拼缝必然开裂。

原因5：卸压后马上加工

胶水还没干透粘牢固，就立刻刨、锯、施压重力。

✅️解决方法：

拼板卸压后至少养生24小时，待胶水完全固化，再刨、切割、打磨或者承重使用。

 总结：记住以下几点，拼板不开裂

1、含水率：8%-12%，相邻差值＜1%

2、胶水配比：主剂:固化剂=100:15，硬木专用

3、搅拌：充分搅拌3-5分钟，直到颜色一致

4、活性期：调配好的胶水在30-40分钟内用完，过时粘性大幅失效

5、加压养生：压力要足且均匀，卸压后静置24小时再进行下一道工序。

胶水配比精准、施工工艺规范，充足静置养护，榆木拼板就能有效避免拼缝开裂。
